LE GUIDE DU MANDRIN CARTON | 1/4
Le guide complet pour comprendre son rôle dans l’industrie
L’ESSENTIEL EN 30 SECONDES
Support de bobinage
Le cœur de la bobine
Le mandrin sert de support à l’enroulement du papier, des films plastiques, des textiles, des adhésifs et de nombreux matériaux techniques.
Composant technique
Bien plus qu’un simple tube
Sa résistance, sa précision et sa stabilité influencent directement la qualité du bobinage et le fonctionnement des lignes de production.
sur mesure
Adapté à chaque usage
Diamètre, épaisseur, longueur et caractéristiques techniques sont déterminés selon le matériau et les contraintes d’utilisation.
Un composant discret… mais indispensable à des milliers de produits du quotidien
Le mandrin carton fait partie de ces composants que l’on ne remarque jamais, mais qui sont pourtant omniprésents dans notre quotidien. Invisible une fois le produit utilisé, il joue un rôle essentiel dans la fabrication, le transport et l’utilisation de nombreux matériaux industriels.
Prenez quelques exemples très simples. Le rouleau de papier cadeau utilisé pendant les fêtes, le film alimentaire dans votre cuisine, les rouleaux d’étiquettes dans les supermarchés, les bobines de film plastique pour l’emballage ou encore certains textiles techniques : tous ont un point commun. Ils ont été enroulés autour d’un mandrin carton.
Dans l’industrie, son importance est encore plus grande.
Les secteurs du papier, de l’imprimerie, de l’emballage, du textile, des films plastiques, de l’automobile ou de l’aéronautique utilisent quotidiennement des milliers de mandrins pour assurer le bon fonctionnement de leurs lignes de production.
Pourtant, le mandrin carton est souvent réduit à l’image d’un simple tube en carton. En réalité, il s’agit d’un véritable composant technique dont la conception demande un important savoir-faire industriel. Ses dimensions, sa résistance mécanique, sa précision de fabrication ou encore les matériaux qui le composent influencent directement les performances des machines de production.
Un mandrin mal adapté peut provoquer des vibrations, une mauvaise qualité de bobinage, des arrêts de ligne ou des pertes de matière. À l’inverse, un mandrin conçu spécifiquement pour son application garantit un déroulage fluide, une excellente stabilité des bobines et une productivité optimale.
Chez TUPACK, nous concevons et fabriquons des mandrins carton destinés aux applications industrielles les plus exigeantes. Grâce à plusieurs décennies d’expérience, nous accompagnons des entreprises issues de secteurs très variés en développant des solutions parfaitement adaptées à leurs contraintes techniques.
À travers ce guide complet, nous vous proposons de découvrir ce qu’est réellement un mandrin carton, comment il est fabriqué, pourquoi il est indispensable dans de nombreuses industries et quels sont les critères qui permettent de choisir la solution la plus performante.
Un mandrin mal adapté peut provoquer des vibrations, une déformation de la bobine, des pertes de matière ou des arrêts de production.
Qu’est-ce qu’un mandrin carton ?

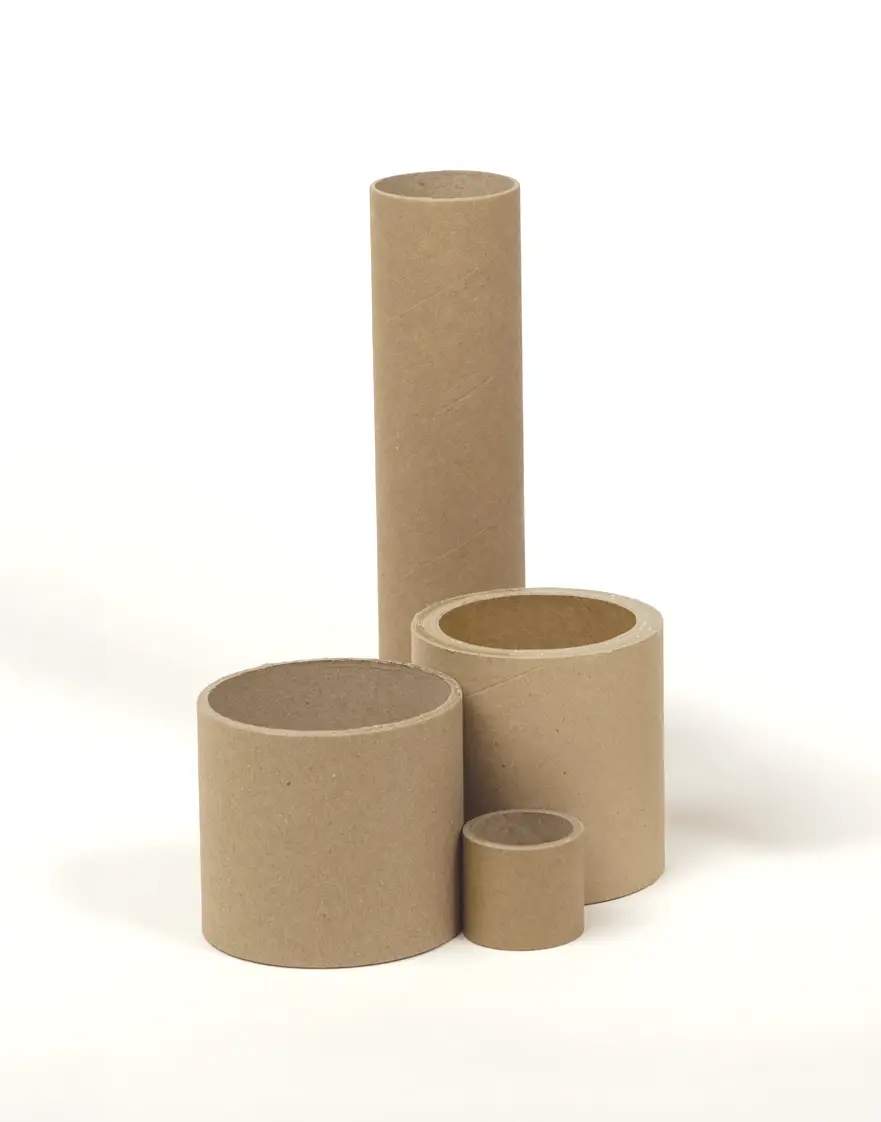

Un mandrin carton est un tube cylindrique fabriqué à partir de plusieurs couches de papier assemblées avec des colles techniques afin d’obtenir une structure particulièrement rigide et résistante.
Sa fonction principale est de servir de support de bobinage. Autrement dit, il constitue l’axe autour duquel sont enroulés différents matériaux souples ou semi-rigides pendant leur fabrication ou leur transformation.
Le mandrin accompagne ensuite le produit tout au long de son cycle de vie industriel : stockage, manutention, transport, puis déroulage sur les machines du client final.
Contrairement à un simple tube carton destiné à protéger un objet ou à servir d’emballage, un mandrin doit répondre à des exigences mécaniques beaucoup plus importantes. Il est conçu pour supporter des efforts de compression, des contraintes radiales parfois très élevées et des vitesses de rotation importantes sans perdre sa géométrie.
Cette précision est indispensable pour garantir un enroulement parfaitement régulier et éviter tout déséquilibre susceptible d’affecter les performances des lignes de production.
Selon les applications, un mandrin peut présenter des dimensions très différentes. Son diamètre intérieur peut varier de quelques millimètres à plusieurs centaines de millimètres, tandis que sa longueur peut atteindre plusieurs mètres. Son épaisseur est également adaptée en fonction du poids des bobines qu’il devra supporter.
Le choix d’un mandrin ne se limite donc jamais à son diamètre. Chaque application nécessite une étude prenant en compte de nombreux paramètres : le poids du matériau à enrouler, la vitesse des machines, les conditions de stockage, les contraintes logistiques ou encore les traitements spécifiques éventuellement nécessaires.
MANDRIN CARTON, TUBE CARTON OU TUBE D’EXPÉDITION : QUELLES DIFFÉRENCES ?
Ces trois termes sont souvent utilisés comme des synonymes. Pourtant, ils désignent des produits répondant à des usages très différents.
MANDRIN CARTON
Un composant technique destiné au bobinage. Il est conçu pour résister à des efforts mécaniques importants et garantir la stabilité des bobines pendant leur fabrication et leur utilisation.
TUBE CARTON
Il désigne généralement un tube servant au conditionnement, à la protection ou au transport de produits. Selon son utilisation, il peut être beaucoup moins sollicité mécaniquement qu’un mandrin industriel.
TUBE D’EXPÉDITION
Quant à lui, il est spécialement conçu pour protéger des documents, affiches, plans ou produits longs pendant leur transport. Sa fonction première est la protection, et non le support d’enroulement.
Même si leur apparence est proche, leur conception, leur résistance et leurs caractéristiques techniques sont donc très différentes.
Du bois au carton : l’évolution d’un support industriel
Les mandrins carton répondent aux exigences de lignes de production rapides et supportent des charges importantes.
XIXᵉ siècle | Les premiers supports en bois
Solides mais lourds, coûteux et sensibles aux variations d’humidité.
Développement industriel | L’apparition du métal
Très résistant, mais son poids et son coût limitent son utilisation à certaines applications.
Essor du carton | Une alternative polyvalente
L’assemblage de plusieurs couches de papier permet d’obtenir des supports légers, rigides et facilement adaptables.
Aujourd’hui | Un composant de haute précision
Les mandrins carton répondent aux exigences de lignes de production rapides et supportent des charges importantes.
Comment fonctionne un mandrin carton ?
Le rôle du mandrin ne s’arrête pas au bobinage. Il accompagne la bobine pendant sa fabrication, sa manutention, son transport et son utilisation finale.
Tout commence lors du bobinage. Le matériau produit (qu’il s’agisse de papier, de film plastique, de textile ou d’un autre produit industriel) est progressivement enroulé autour du mandrin.
À mesure que les couches s’accumulent, le poids de la bobine augmente. Le mandrin doit alors conserver une parfaite stabilité afin d’éviter toute déformation.
Une fois la bobine terminée, celle-ci est manipulée par différents équipements de manutention, stockée parfois pendant plusieurs semaines, puis transportée vers son utilisateur final.
Durant toutes ces étapes, le mandrin est soumis à des contraintes importantes : compression, chocs, vibrations, variations de température ou d’humidité. Malgré cela, il doit conserver ses dimensions afin que la bobine puisse ensuite être installée directement sur la machine du client.
Lors du déroulage, la précision du mandrin devient essentielle. Une légère ovalisation ou un défaut de concentricité peuvent provoquer des vibrations, une tension irrégulière du matériau ou des arrêts de production.
C’est pourquoi un mandrin carton ne peut jamais être considéré comme un simple consommable. Il fait partie intégrante des performances de la ligne de fabrication.
Sa qualité influence directement la régularité du bobinage, la productivité des machines et, finalement, la qualité du produit livré au client.
La qualité du mandrin influence directement la régularité du bobinage, la productivité des machines et la qualité du produit final.
