DE LA SÉLECTION DES PAPIERS AUX CONTRÔLES QUALITÉ : DÉCOUVRIR COMMENT EST FABRIQUÉ UN MANDRIN CARTON
L’ESSENTIEL EN 30 SECONDES
FABRICATION MAÎTRISÉE
Du papier à la structure
Des papiers techniques soigneusement sélectionnés sont encollés, enroulés puis séchés afin d’obtenir un mandrin rigide, stable et résistant.
PRÉCISION ET CONTRÔLES
Chaque détail compte
Diamètre, longueur, rectitude, concentricité et résistance mécanique sont contrôlés pour garantir un bobinage régulier et fiable.
SUR MESURE
Adapté à chaque contrainte
Dimensions, performances mécaniques, finitions et traitements sont définis selon le poids de la bobine, la vitesse des lignes et les conditions d’utilisation.
Lorsque l’on observe un mandrin carton terminé, on pourrait penser qu’il s’agit simplement d’un tube de papier collé. En réalité, sa fabrication repose sur un véritable savoir-faire industriel où chaque étape influence directement les performances mécaniques du produit final.
La qualité d’un mandrin dépend autant du choix des matières premières que de la précision des procédés de fabrication et des contrôles réalisés tout au long de la production.
Selon son utilisation, un mandrin devra supporter plusieurs centaines de kilogrammes, tourner à grande vitesse sur une ligne de production ou résister à des conditions de stockage particulièrement exigeantes. Rien n’est donc laissé au hasard
Des matières premières soigneusement sélectionnées
La première étape consiste à sélectionner les papiers qui composeront le futur mandrin
Contrairement aux idées reçues, tous les papiers ne possèdent pas les mêmes propriétés mécaniques. Leur grammage, leur densité, leur rigidité ou encore leur résistance à l’humidité influencent directement les performances du produit fini.
Les fabricants utilisent principalement des papiers techniques élaborés à partir de fibres recyclées de haute qualité, complétées selon les besoins par différentes qualités de kraft ou d’autres papiers spécialisés.
Chaque couche possède une fonction précise
Certaines apportent principalement de la rigidité, d’autres améliorent la résistance à la compression ou assurent une meilleure tenue lors des opérations de bobinage.
Le choix de ces différentes qualités de papier dépend entièrement de l'application du client
Un mandrin destiné à recevoir une bobine légère n’aura naturellement pas les mêmes caractéristiques qu’un mandrin conçu pour supporter plusieurs centaines de kilogrammes de film plastique ou de papier industriel.
Les colles : un élément essentiel de la performance
On parle souvent du papier, mais beaucoup plus rarement des colles
Pourtant, elles jouent un rôle fondamental dans la résistance du mandrin.
Chaque couche de papier est assemblée grâce à une colle spécialement adaptée aux contraintes industrielles.
Cette liaison doit être parfaitement homogène afin que toutes les couches travaillent ensemble comme une seule structure mécanique.
La qualité du collage influence directement :
- la rigidité du mandrin ;
- sa résistance à l’écrasement ;
- sa tenue dans le temps ;
- son comportement face aux variations d’humidité ;
- sa stabilité dimensionnelle.
Deux grands procédés de fabrication
Selon les applications, il existe principalement deux méthodes de fabrication.

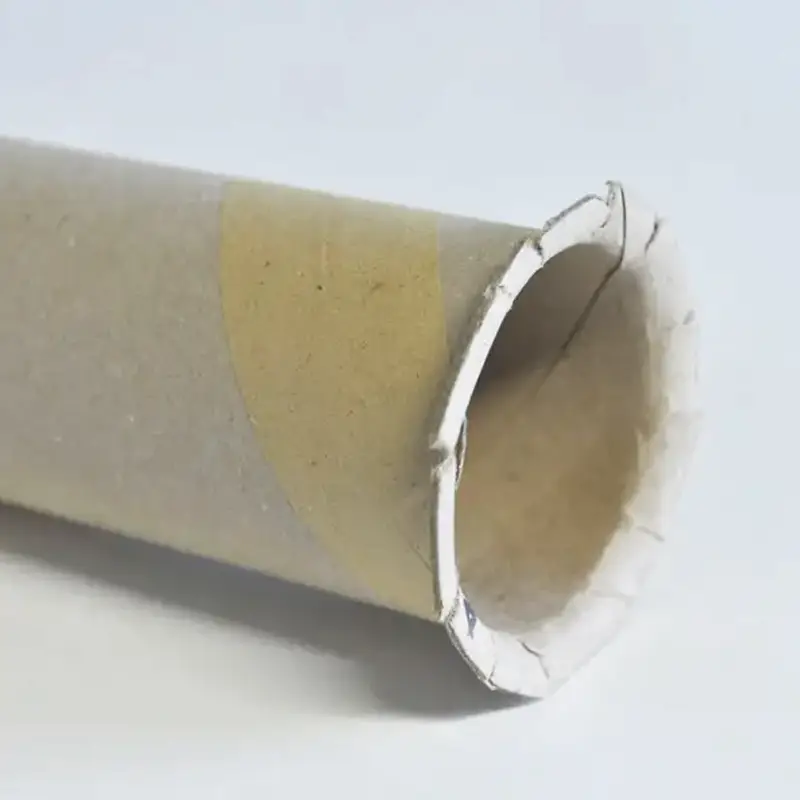

Le mandrin spiralé
Il s’agit du procédé le plus répandu dans l’industrie.
Les bandes de papier sont enroulées en hélice autour d’un axe métallique appelé mandrin de fabrication.
Chaque couche vient progressivement renforcer la précédente jusqu’à obtenir l’épaisseur souhaitée.
Ce procédé présente de nombreux avantages :
- excellente résistance mécanique ;
- grande stabilité dimensionnelle ;
- forte productivité ;
- très large choix de diamètres ;
- fabrication économique.
Grâce à cette technique, il est possible de produire des mandrins répondant à une grande variété d’applications industrielles.
Le mandrin à enroulement droit
Le second procédé consiste à enrouler les feuilles de papier parallèlement à l’axe du tube.
Cette technologie permet d’obtenir certaines caractéristiques mécaniques particulières et une finition extérieure très régulière.
Elle est privilégiée pour certaines applications techniques nécessitant une grande précision ou des contraintes spécifiques.
Le choix entre un mandrin spiralé et un mandrin à enroulement droit dépend toujours des besoins du client et des performances recherchées.
Le séchage : une étape souvent méconnue
Après l’enroulement, le mandrin n’a pas encore atteint ses caractéristiques définitives.
Il doit passer par une phase de séchage soigneusement maîtrisée.
Cette étape permet :
- la stabilisation des colles ;
- l’obtention de la rigidité finale ;
- la stabilisation dimensionnelle ;
- l’élimination de l’humidité excédentaire.
Un séchage mal maîtrisé pourrait entraîner des déformations, des variations dimensionnelles ou une baisse des performances mécaniques.
C’est pourquoi les paramètres de température, de durée et de ventilation sont adaptés au type de produit fabriqué.
Les opérations de finition
Une fois parfaitement stabilisé, le mandrin est découpé à la longueur demandée.
Selon les besoins du client, différentes opérations complémentaires peuvent être réalisées :
- découpe haute précision ;
- refentes ;
- chanfreins ;
- encoches ;
- perçages ;
- impressions intérieures ou extérieures ;
- marquage ;
- personnalisation couleur ;
- revêtements spécifiques ;
- traitements hydrofuges ;
- traitements antiglisse.
Ces opérations permettent d’adapter précisément chaque mandrin aux contraintes des lignes de production de nos clients.
Une précision indispensable
Dans certaines industries, les lignes de production fonctionnent à plusieurs centaines de mètres par minute.
- À ces vitesses, le moindre défaut devient immédiatement visible.
- Une très légère variation de diamètre peut provoquer des vibrations importantes.
- Une mauvaise concentricité peut déséquilibrer une bobine entière.
- Une longueur imprécise peut compliquer le montage sur la machine.
- C’est pourquoi chaque mandrin est fabriqué avec une exigence permanente de précision.
Cette régularité garantit un fonctionnement optimal chez le client final.
Les principaux contrôles qualité
La fabrication d’un mandrin ne s’arrête pas à sa production.
Tout au long du processus, différents contrôles permettent de vérifier que chaque produit répond parfaitement aux exigences attendues.
Contrôle des dimensions
Le diamètre intérieur constitue la première caractéristique contrôlée.
Une très faible variation peut empêcher un montage correct sur l’arbre de la machine.
La longueur est également vérifiée afin de garantir une parfaite compatibilité avec les équipements de production.
Contrôle de la concentricité
La concentricité mesure le parfait alignement du mandrin autour de son axe.
Un défaut de concentricité peut entraîner :
- des vibrations ;
- un mauvais bobinage ;
- une usure prématurée des équipements ;
- une perte de qualité du produit final.
Plus cette concentricité est maîtrisée, plus la rotation de la bobine sera fluide.
Contrôle de la rectitude
Un mandrin doit rester parfaitement droit sur toute sa longueur.
Même une très légère courbure peut compliquer le bobinage ou provoquer une tension irrégulière lors du déroulage.
La rectitude constitue donc un critère essentiel, notamment pour les grandes longueurs.
Contrôle de la résistance mécanique
Selon les applications, plusieurs essais permettent de vérifier les performances mécaniques du mandrin.
Ils peuvent notamment porter sur :
- la résistance à l’écrasement (FCT – Flat Crush Test – CCTI 108) ;
- la rigidité ;
- la résistance radiale (RCT – Radial Crush Test CCTI 148) ;
- la tenue au transport ;
- la stabilité sous charge.
- Résistance au clivage (CCTI Chew-Out Resistance ?)
- Résistance à la flexion (Flexural Flitness – CCTI
Ces contrôles permettent de s’assurer que le mandrin supportera sans difficulté les contraintes réelles de son utilisation.
Contrôle visuel
Enfin, chaque mandrin fait l’objet d’un contrôle visuel permettant de détecter toute anomalie éventuelle.
L’aspect de surface, les découpes, les impressions ou les finitions sont vérifiés afin de garantir un produit conforme aux exigences du client.
Les principales caractéristiques techniques d’un mandrin carton
Chaque mandrin possède des caractéristiques qui déterminent directement son comportement en utilisation.
Le diamètre intérieur
Il correspond au diamètre de l’arbre sur lequel sera montée la bobine.
Chez TUPACK, il peut varier de 7 à 650 mm.
L'épaisseur
L’épaisseur influence directement la rigidité du mandrin.
Plus une bobine est lourde, plus le mandrin devra présenter une épaisseur adaptée.
Selon les applications, elle peut atteindre 18 mm.
La longueur
Les mandrins sont fabriqués sur mesure afin de répondre précisément aux besoins des lignes de production.
Chez TUPACK, leur longueur peut atteindre 12 mètres, ouvrant la voie à des applications industrielles particulièrement exigeantes.
La résistance radiale
Cette caractéristique mesure la capacité du mandrin à résister aux efforts de compression exercés par le poids de la bobine.
Elle constitue l’un des critères essentiels lors du dimensionnement.
La rigidité
La rigidité garantit que le mandrin conservera sa géométrie pendant toutes les phases de fabrication, de stockage et de transport.
Elle dépend de nombreux paramètres : qualité des papiers, épaisseur, procédé de fabrication et qualité du collage.
La concentricité
Plus la concentricité est précise, plus la rotation de la bobine sera régulière.
Cette caractéristique est particulièrement importante pour les lignes de production fonctionnant à haute vitesse.
La personnalisation
Au-delà de ses dimensions, un mandrin peut intégrer de nombreuses options :
- impression intérieure ou extérieure ;
- impression sur tranche ;
- revêtement polyéthylène (PE) ;
- traitement silicone ;
- finition hydrofuge ;

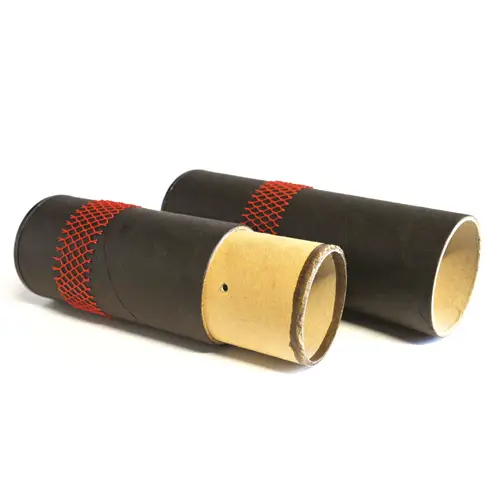

- traitement antiglisse ;
- classement M1 ;

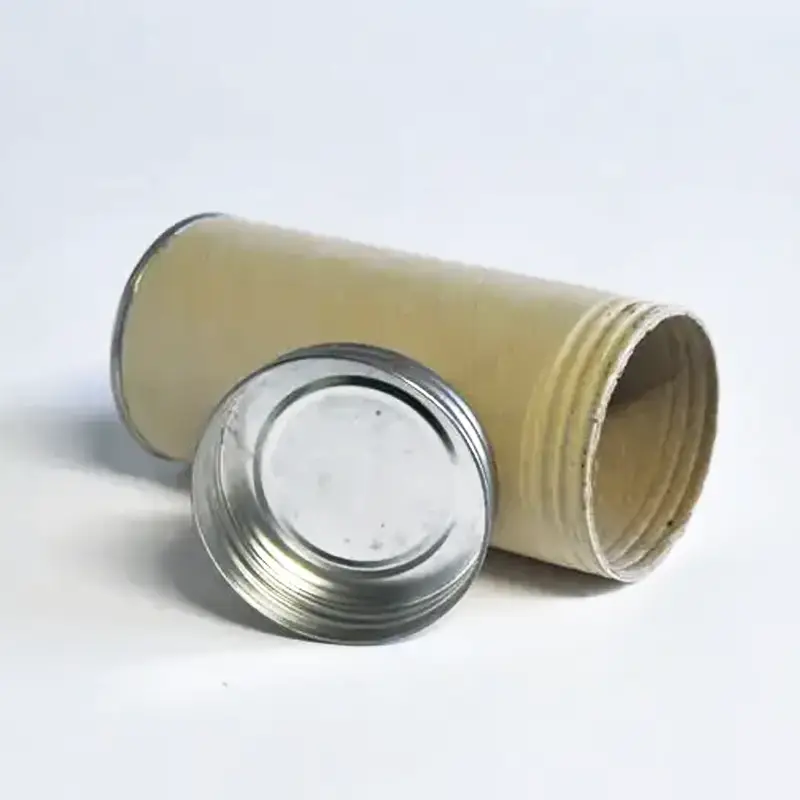

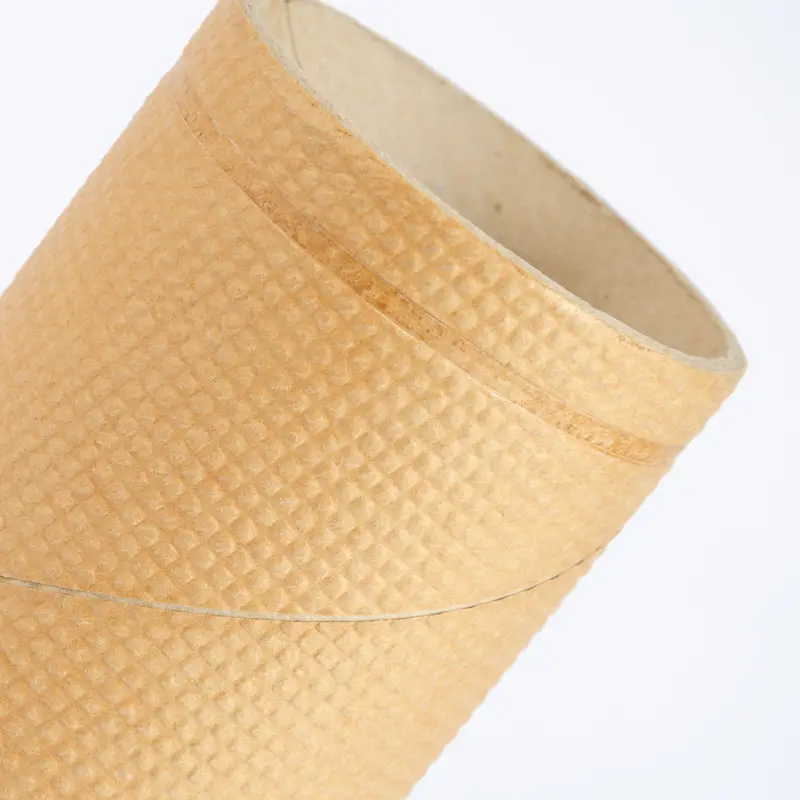

- moletage ;
- filetages ;
- perçages ;
- découpes spécifiques.
Chaque mandrin est ainsi conçu comme une solution sur mesure, parfaitement adaptée aux contraintes de son utilisateur.
Une expertise industrielle au service de la performance
Fabriquer un mandrin carton ne consiste pas simplement à assembler plusieurs couches de papier.
C’est une opération de précision qui mobilise des compétences en matériaux, en mécanique, en procédés industriels et en contrôle qualité.
Chaque détail compte : le choix des papiers, la qualité du collage, la précision de l’enroulement, la maîtrise du séchage, les opérations de finition et les contrôles réalisés tout au long de la fabrication.
Chez TUPACK, cette exigence accompagne chaque projet afin de fournir des mandrins fiables, performants et parfaitement adaptés aux contraintes de production de nos clients, qu’il s’agisse de petites séries spécifiques ou de productions industrielles de grande envergure.
